扁线电机结构和优劣势分析
发布日期:2021-12-12   浏览量:2645

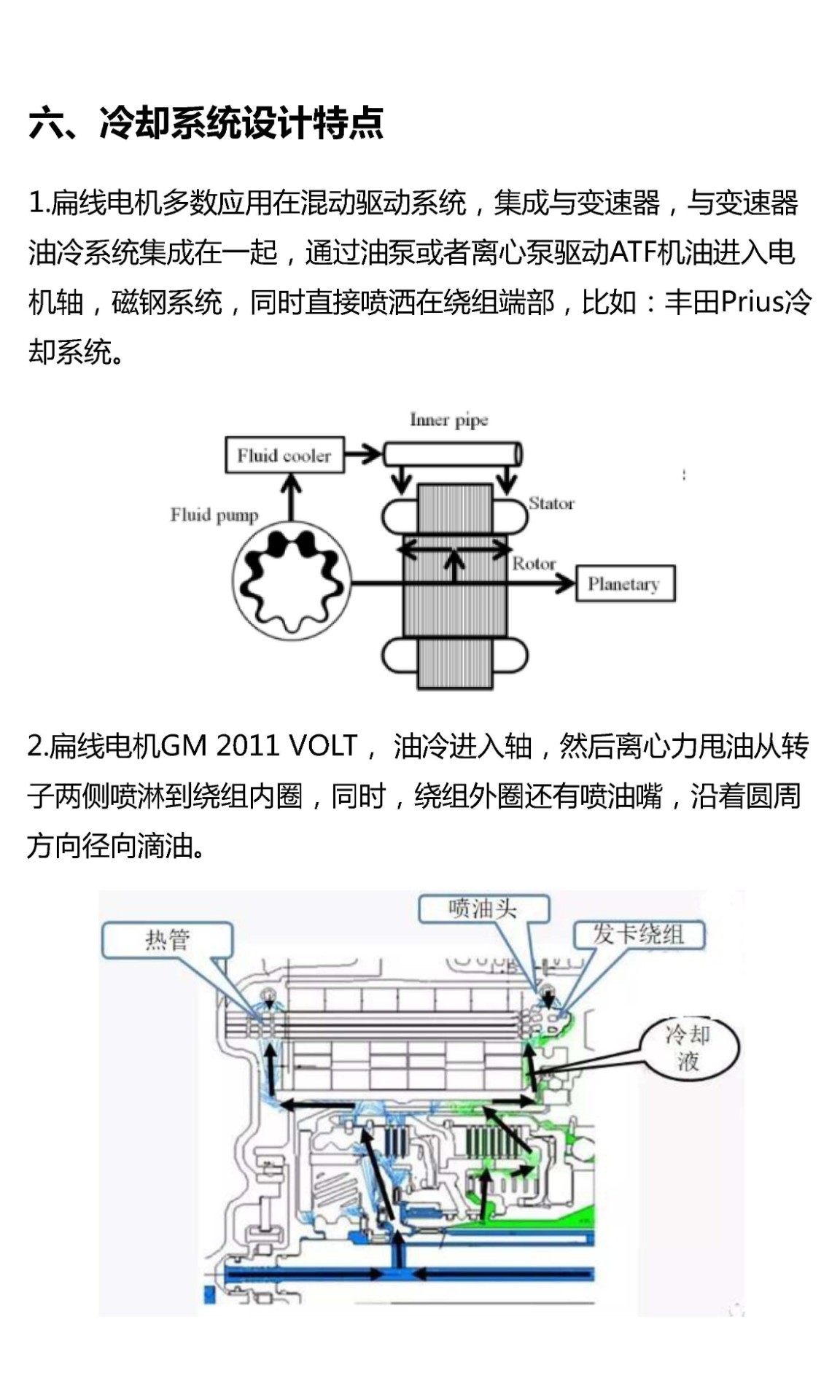

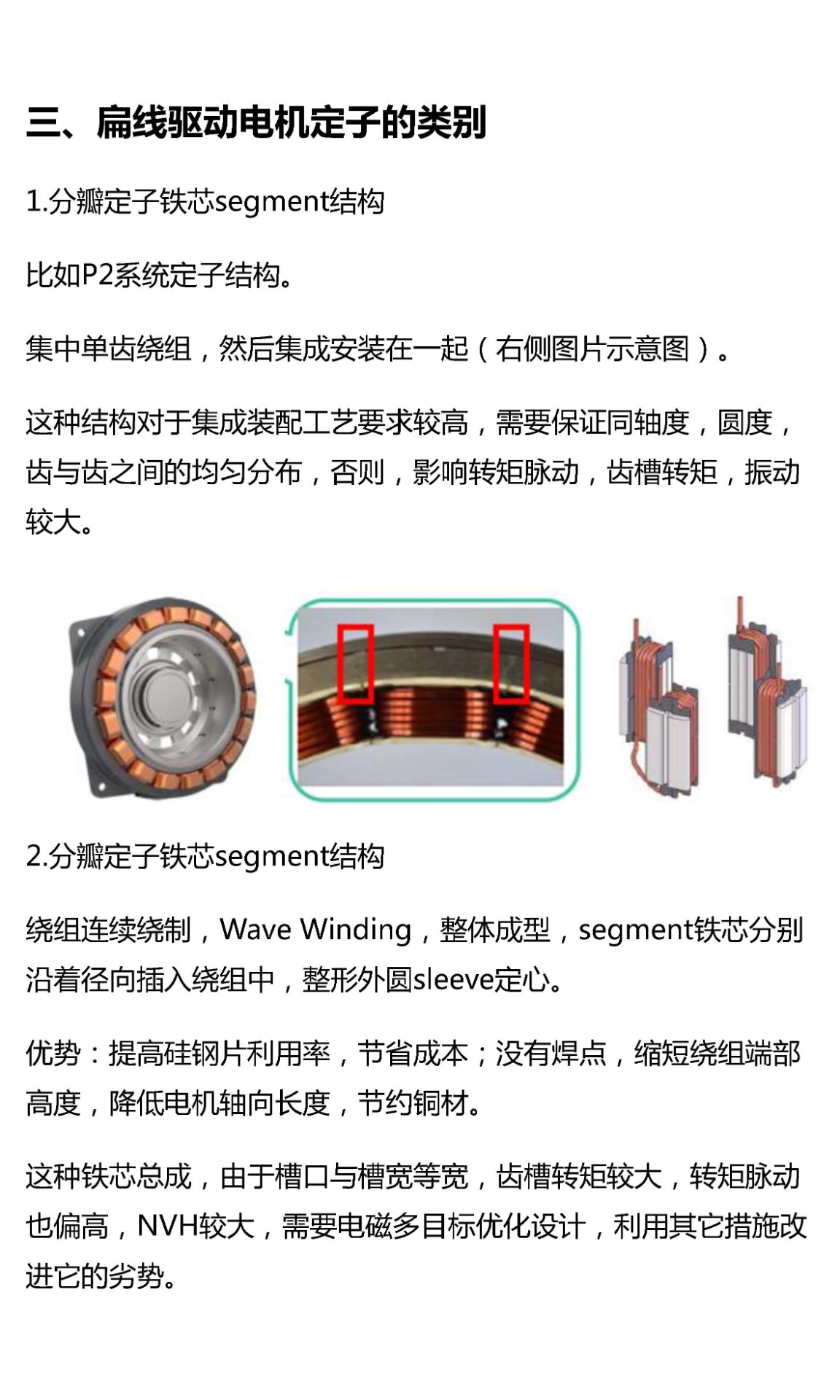

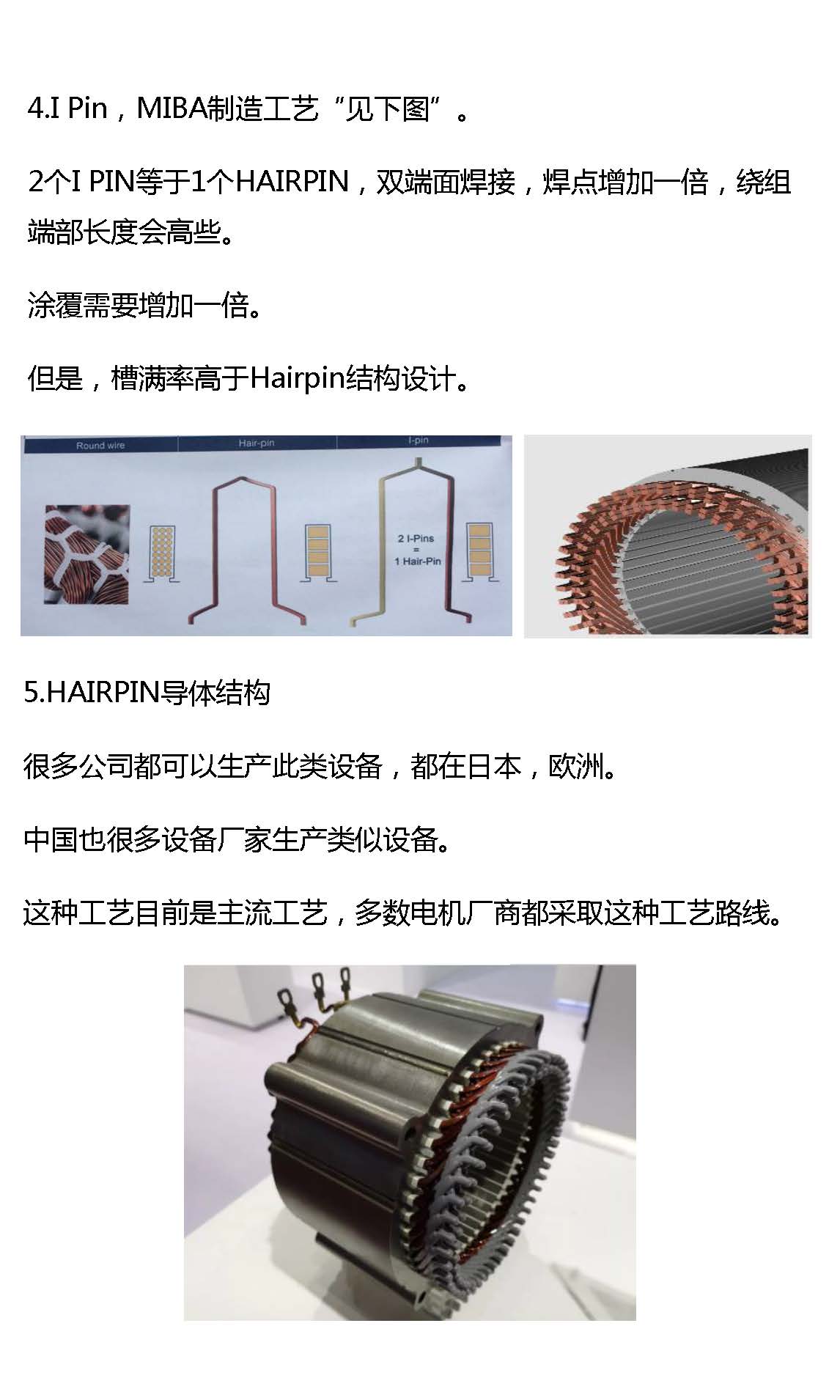

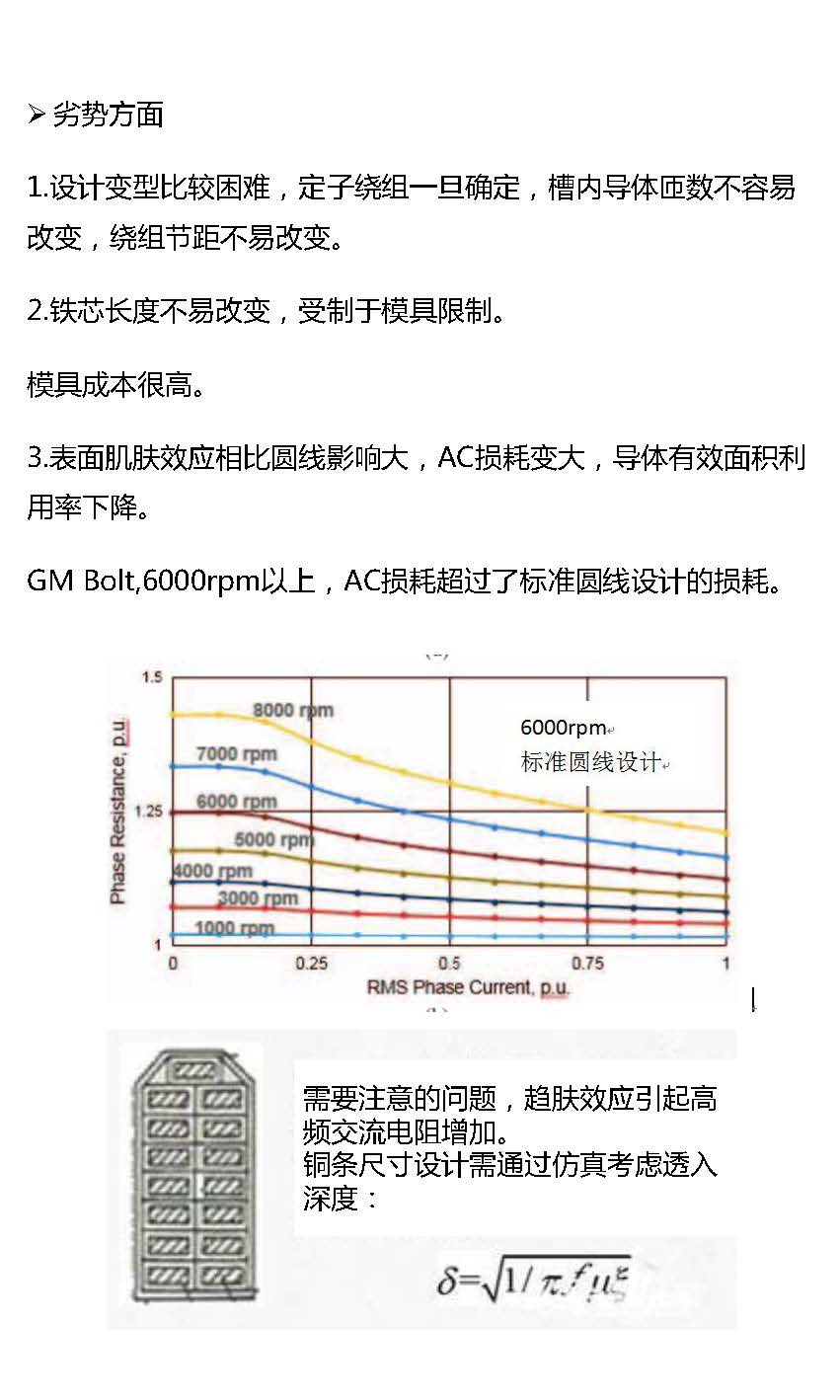

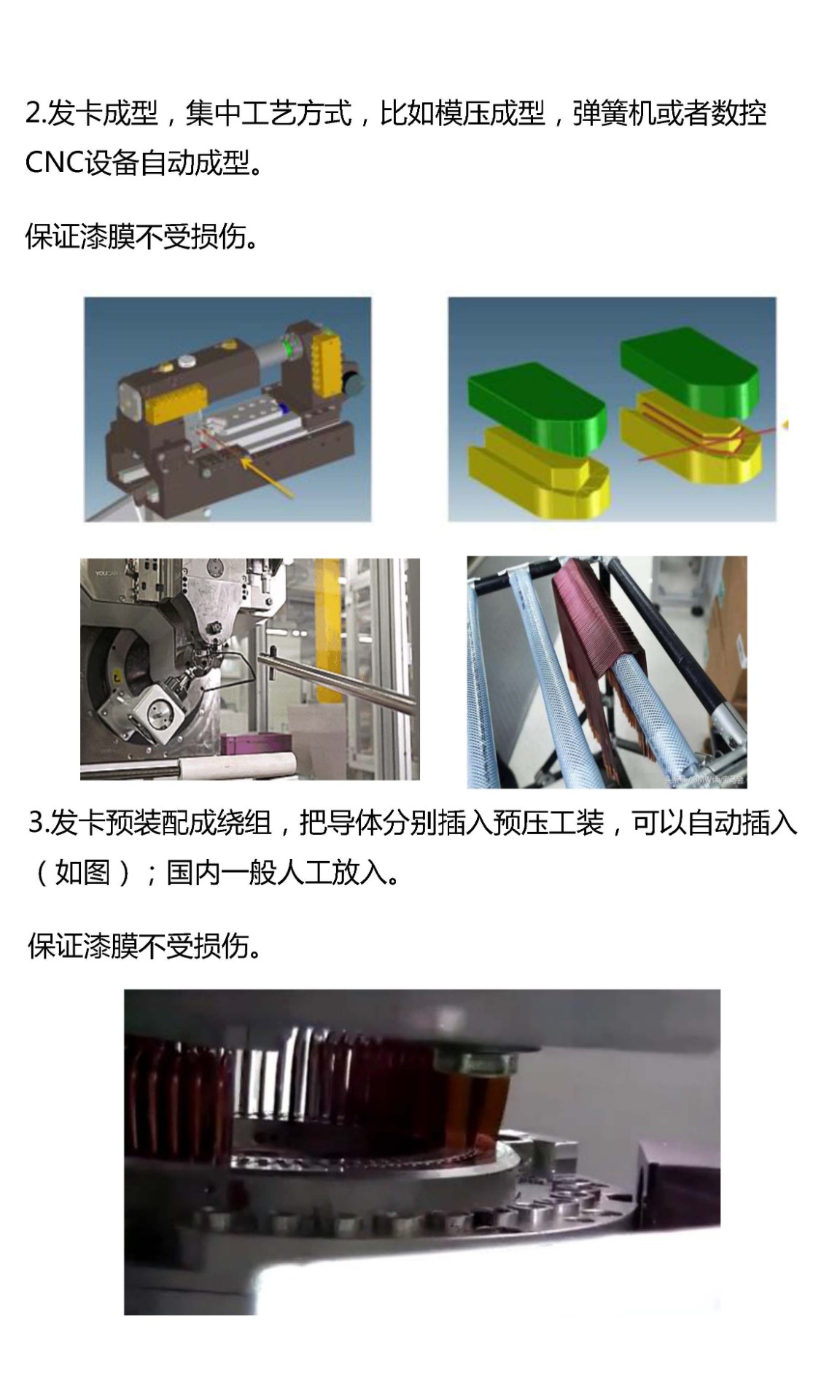

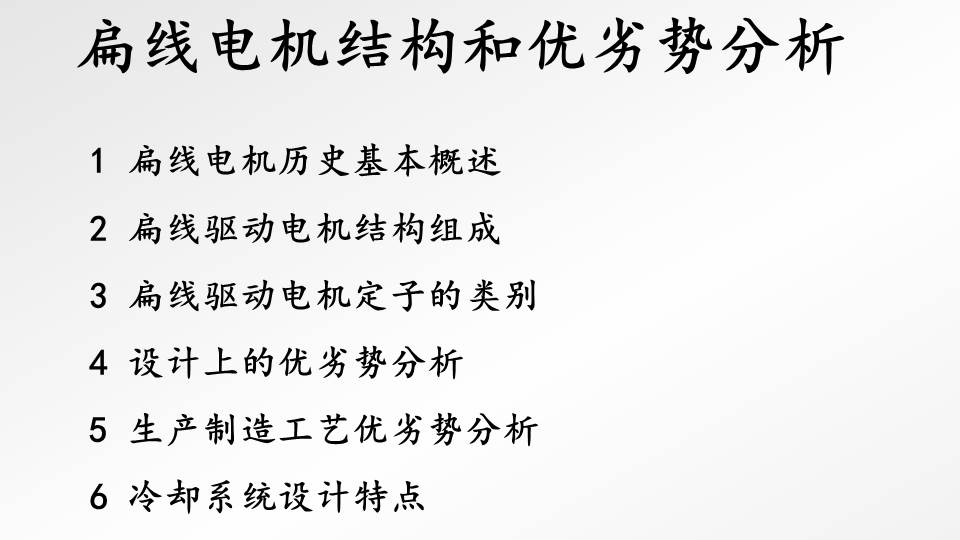

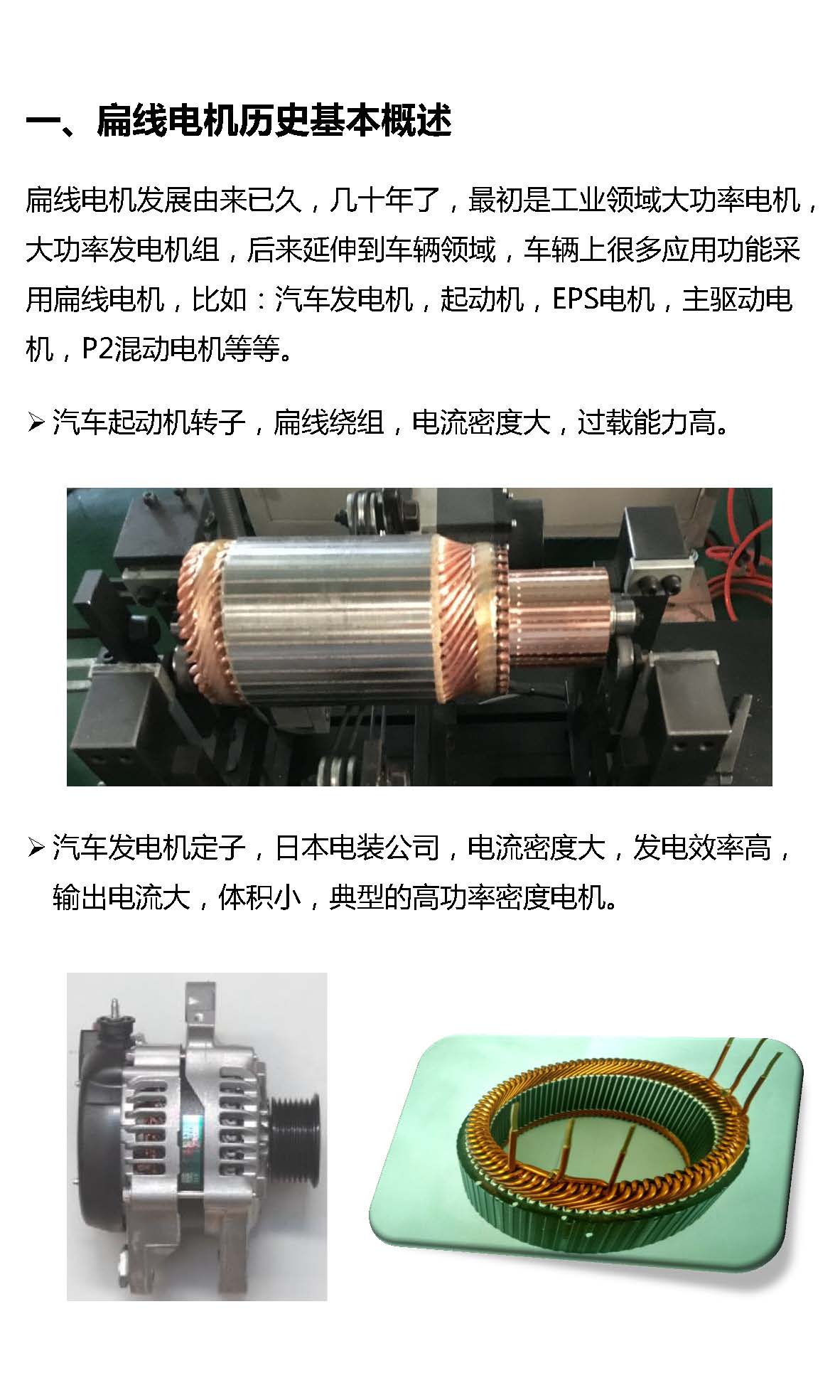

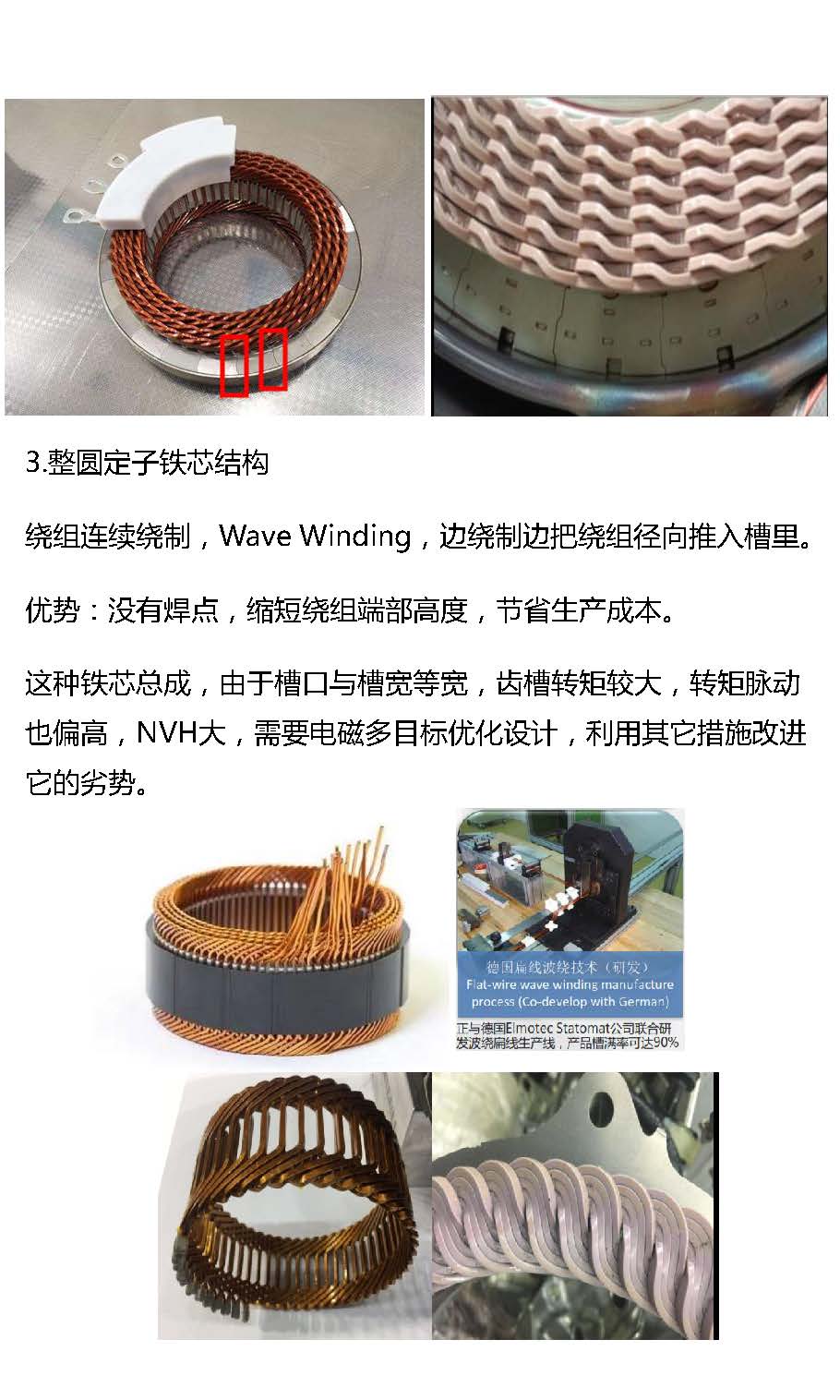

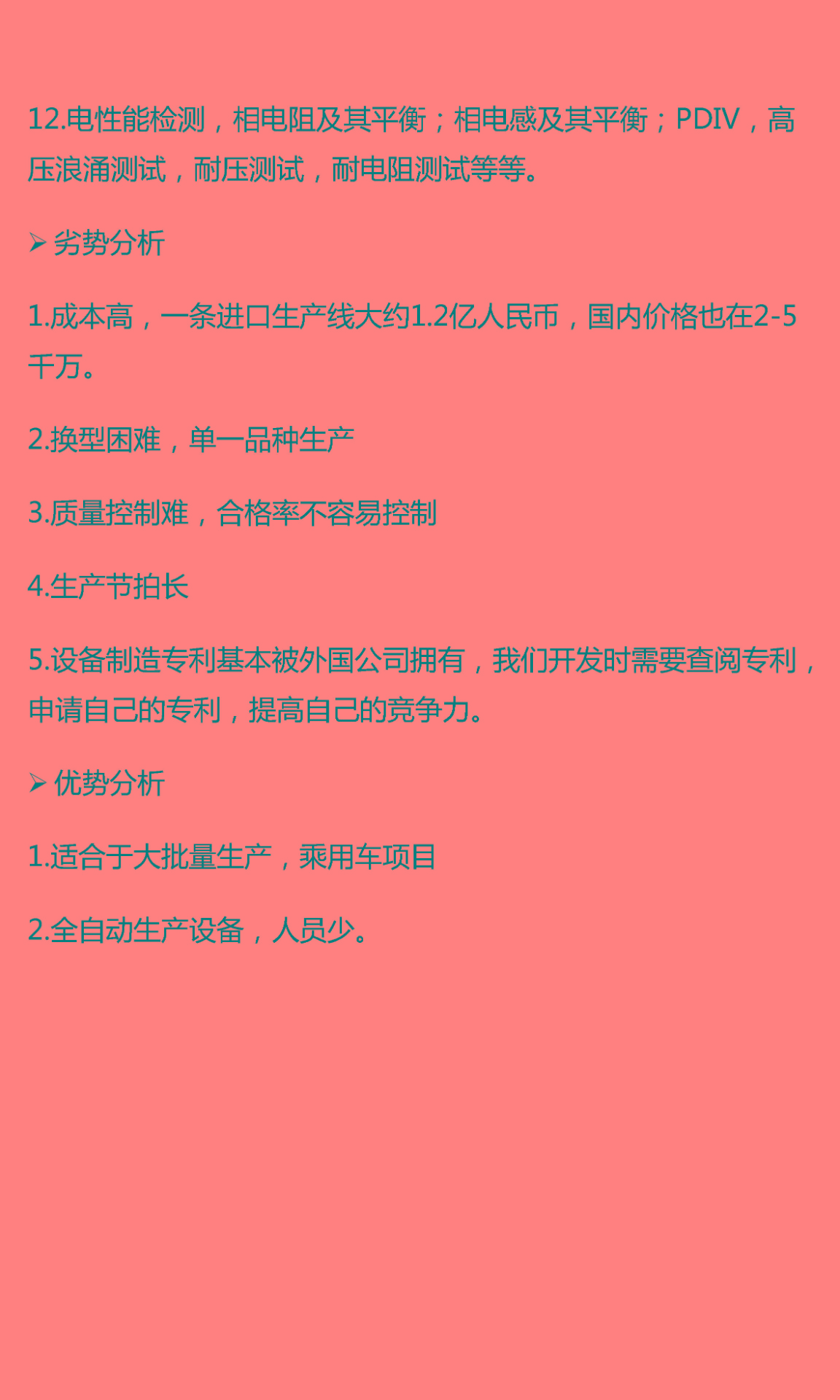

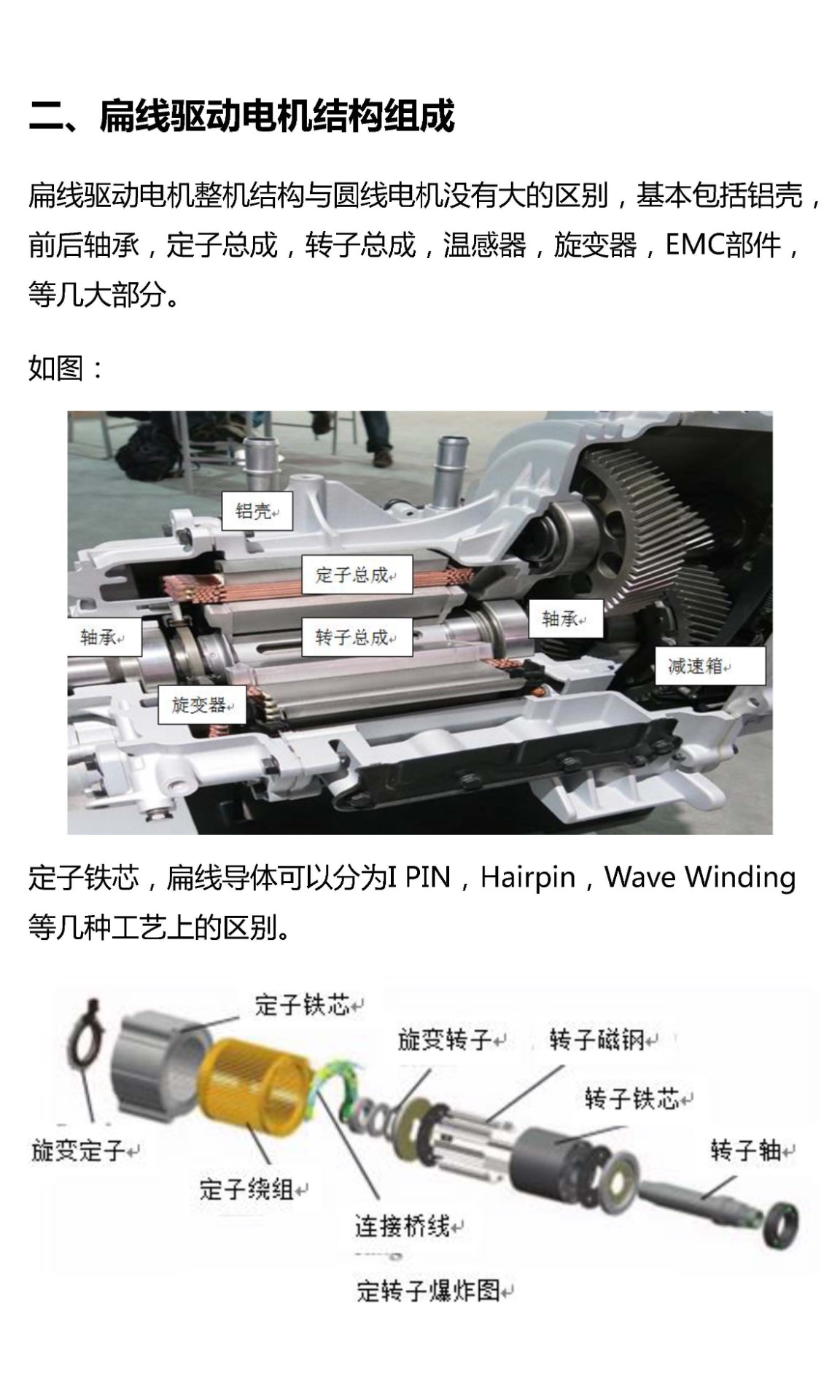

驱动电机主要由定子组件、转子组件、端盖和辅助标准件组成,而定子绕组中又包括铁芯、铜线绕组、绝缘材料等组成。扁线电机顾名思义就是定子绕组中采用扁铜线,先把绕组做成类似发卡一样的形状,穿进定子槽内,再在另外一端把发卡的端部焊接起来。其中,小型化必然要求电机功率密度有大幅度提升,所以扁线电机越来越受到国内厂家的亲睐。现从扁线电机历史基本概述、扁线驱动电机结构组成、扁线驱动电机定子的类别、设计上的优劣势分析、冷却系统设计特点等方面,进行详细介绍。
